HGDS1000可編程安全控制系統消防維保應了解的特點
作者:北京億杰消防工程有限公司?? 添加時間:2020-03-23 15:37:35

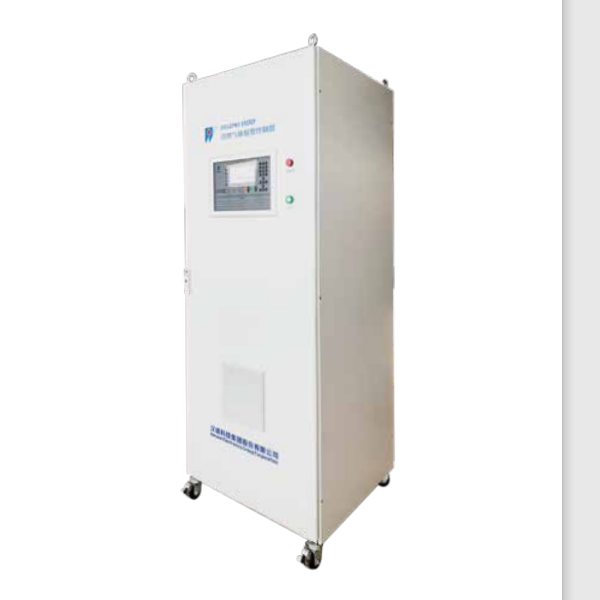

HGDS1000
可編程安全控制系統消防維保應了解的特點與組成
一、HGDS1000可編程安全控制系統特點
可靠性高
◎采用雙機架冗余結構,包括電源冗余、控制器冗余、網絡冗余。
◎采用帶有診斷的回路設計(10o1D),確保系統的可靠性:
◎安全回路可用性可達99.99%;
安全性高
◎控制器設計采用AMP非對稱處理設計,能夠保證系統抵御部分網絡風暴或者病毒攻擊,同時確??刂乒δ芸煽堪踩?。
◎供電采用1+1冗余方式,單電源即可滿足系統安全運行。
◎HGDS-AutoThink安全組態軟件,遵循IEC61131-3標準,通過了TOV的安全認證,保證系統安全性。
響應快
◎冗余切換時間典型值90ms。
◎任務調度*小時間片不超過100us。
◎系統*快回路控制周期50ms。
容量大
◎單控制站可添加124個I0從站。
◎系統支持的I0容量大于10000點。
維護方便
◎日志讀取工具可記錄異常操作、故障等8志信息超過10000條。
◎通過系統信息指令庫和系統狀態指令庫,分別獲取各模塊的信息和診斷信息。
◎模塊支持熱插拔。
◎通過SD卡或HGDS--AutoThink軟件進行系統升級。
二、HGDS1000控制單元組成
控制單元組成
安全型24V電源適配模塊
雙路24V直流輸入,經冗余處理后轉為單路24V直流輸出,為4槽背板提供24VDC電源,給背板上的其它模塊供電。
安全型主控模塊
主控模塊HGD1220S支持單機和冗余配置。模塊內置兩個10/100Mbps以太網接口,連接工程師站和操作員站。可以下裝用戶程序、升級控制器,也可以作為ModbusTCP的主/從站與其它設備通訊。面板有SD卡槽,可進行控制器升級。通過面板的鑰匙開關實現控制器不同的工作模式。在冗余配置中,兩套控制器互為主從關系,當主機發生故障時,自動切換到從機。
安全型冗余通訊模塊
用于實現A、B系冗余通信,通過同步光纖連接。
安全型主站通信模塊
HGD1249S模塊內置兩個DB9通信接口,通過DP線纜連接到擴展背板HGD1117,建立與IO模塊的通信連接。HGD1249S模塊通過背板總線與主控模塊進行數據交互。
4槽本地背板模塊
安裝HGD1220S、HGD1921S、HGD1240S和HGD1249S,支持高速本地背板總線,進行各模塊間的數據交互。SLOTO、SLOT1均支持安裝HGD1240S和HGD1249S模塊,雙機架HGD1240S和HGD1249S的槽位需保持一致。HGD1220S、HGD1240S、HGD1249S、HGD1921S、HGD1130模塊需安裝于機柜內使用。HGD1220S、HGD1240S、HGD1249S、HGD1921S、HGD1130模塊設計滿足污染等級2。以上模塊應安裝在金屬機柜內,機柜的IP等級不低于IP41。
